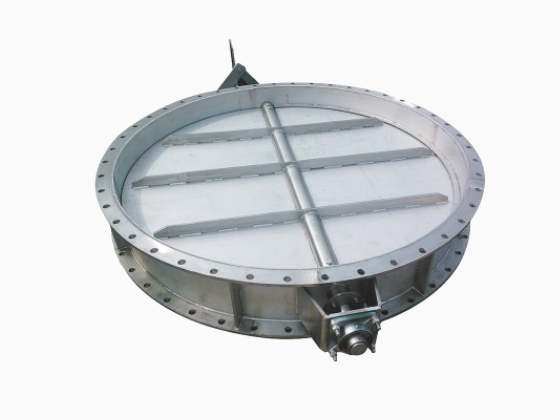

不銹鋼通風蝶閥是一種結構簡單、性能優良、耐熱、耐腐蝕的調節蝶閥,也可用于控制低壓管道介質的通斷。不銹鋼通風蝶閥是一種非封閉式蝶閥。不銹鋼通風蝶閥是化工、建材、電廠、玻璃等行業的通風環保工程的含塵冷或熱風管道,用于調節或阻斷氣體介質流動的管道控制裝置。
不銹鋼通風蝶閥分為手動、電動和氣動傳動。由于執行器可由電機或渦輪驅動,蝶板可在90°范圍內自由轉動,以達到開啟目的。關閉或調整介質的流動。
不銹鋼通風蝶閥結構特點如下展示:
1、通風蝶閥是由短結構鋼板焊接而成,設計制造成中線圓盤形式。該閥門結構緊湊、重量輕、安裝方便、流阻小、流量大、防止高溫膨脹。這種效果使其易于操作。圓形通風蝶閥、焊接通風蝶閥、方形通風蝶閥。
2、通風蝶閥無連桿、無螺栓,可靠性高,壽命長。它可以安裝在多個位置,不受中游方向的影響。
通風蝶閥用途:通風蝶閥是一種廣泛應用于建材、冶金制造過程中的非封閉式蝶閥。、采礦、電力等。介質溫度≤-20~1000℃,高溫通風蝶閥所用材料不同。該閥門的公稱壓力為0.1MPa,采用通風蝶閥連接管道,以開啟、關閉或調節介質流量。應用介紹:通風蝶閥的密封材料采用與閥體相同的材料加工成密封圈。驅動方式包括手柄、渦輪、錐齒輪、電力和氣動。
不銹鋼通風蝶閥主要技術參數
主要技術參數 | DN(MM) | 5-2000 | ||
公稱壓力 | Pn(MPA) | 0.05 | 0.25 | 0.6 |
試驗壓力PS(MPA) | 強度試驗 | 0.075 | 0.375 | 0.9 |
密封試驗 | <=1.5%泄漏量 | |||
適用介質 | 煤氣、含塵氣體、煙道氣等 | |||
適用溫度 | –40~600℃ |
